T09 - T-Ringschieber mit dreifach-Funktion: Produktumlenkung, Absperrung und Molchfangeinrichtung

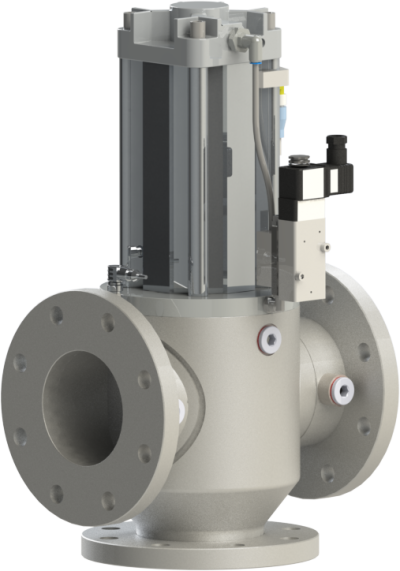

I.S.T. T-Ringschieber T09 für die chemische Industrie
Dieser I.S.T. T-Ringschieber übernimmt gleich drei Aufgaben: die Verzweigung von Rohrleitungen im Molchsystem, die Absperrfunktion, mit der das Produkt daran gehindert wird, weiterzufließen und gleichzeitig das "Fangen" und "Versenden" der Molche.
Er kann sowohl als Einzelarmatur als auch in Verteilerbaugruppen eingesetzt werden. Sein gerader Durchgang lässt sich ohne Totraum molchen, wenn die Armatur geschlossen ist. Der T-Abgang wird durch den ringförmigen Verschluss bei Bedarf abgesperrt.
Die hundertprozentige Druckentlastung des Ringes erleichtert die Betätigung: Hier wird in vielen Fällen nur ein kleiner Pneumatikzylinder benötigt. Der Produktstrom wird nahezu druckverlustfrei umgelenkt.
Vorteile
- Dreifachfunktion in einer Armatur
- Nahezu keine Druckverluste
- Hochwertige, haltbare original I.S.T. Qualität
- Auch für Ex-Bereiche
- Keine Restmengen im Durchgang
- Mit Pneumatik-Antrieb
- Kompakte Baugröße
Technische Daten
| Nennweiten | DN 50, DN 80, DN 100 (DN 150 auf Anfrage) |
|---|---|
| Flansche | nach DIN oder ANSI |
| Drücke | bis PN 16, 150 lbs. (andere auf Anfrage) |
| Temperatur | bis + 90°C, höhere Temperatur auf Anfrage |
| Werkstoff | Gehäuse aus Stahl oder Edelstahl |
| Dichtung | NBR, FKM (andere auf Anfrage) |
| Pneumatik-Zylinder | für 6 bar Instrumentenluft, mit Federrückstellung |
| Optionales Zubehör | Molchtaster, Molchmelder |
Wenn Sie detaillierte Spezifikationen benötigen oder weiterführende Fragen haben, sprechen Sie uns gerne an.
