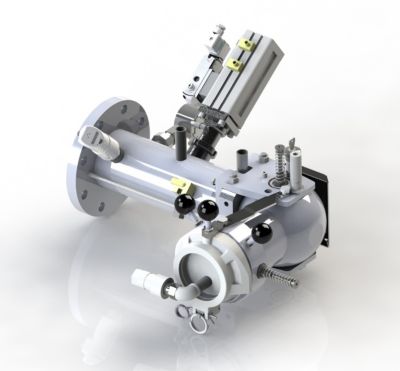

T16.3S - Molchwechselarmatur mit Molchfang- und Sendestation
In Verbindung mit der Molchsende- und Empfangsstation T16 wird die Molchwechselarmatur zu einer bedienerfreundlichen und sicheren Einrichtung für den Molchwechsel. Die T16 erfüllt die Funktion einer Sendestation für den verfahrenstechnischen Ablauf innerhalb der Molchanlage.
Funktion der Molchwechselarmatur: In der Grundposition ist die Molchwechselarmatur geschlossen, die Molche liegen in der Endposition. Die Entnahmeseite ist hier vollständig geschlossen und gesichert. Damit die Molche in die Wechselarmatur gefahren werden können, wird diese in einer geraden Linie mit der Molchstation geschaltet. Die Molche können so vollständig in die Molchwechselarmatur gefahren werden. Zur vollständigen Entnahme der Molche wird die Wechselkammer um 90 Grad verschwenkt, die Verbindung zur Rohrleitung wird so verschlossen. Nach Öffnung der Molchwechselarmatur können die Molche im drucklosen Zustand gewechselt werden.
Sicher und kompakt: Mit der Molchwechselarmatur erfolgt das Einsetzen der Molche in die Rohrleitung auf sehr sichere und platzsparende Weise. Hierzu wird eine Wechselkammer zum Einsetzen und Entnehmen jeweils um 90 Grad zum Rohrleitungsverlauf verschwenkt. Der Molch kann hierfür im drucklosen Zustand entnommen und eingesetzt werden. Die jeweiligen Schaltsignale werden über Sensoren erfasst und an das Prozessleitsystem übermittelt.
Konstruktionsmerkmale:
Die Funktion der Molchwechselarmatur wird durch eine doppelt gelagerte Kugel ermöglicht. Die Abdichtung der Kugel erfolgt durch einen abgefederten, sich nachstellenden Dichtring. Die Molchwechselkammer ist mehrfach gegen unbeabsichtigtes Öffnen gesichert und erfüllt damit höchste Sicherheitsanforderungen:
- In gerader Position verhindert eine mechanische Verriegelung die Öffnung der Verschlusskupplung
- Eine pneumatische Verriegelung verhindert ein Verschwenken der Kammer unter Druck
- Die Schwenkkammer kann durch einen abschließbaren Rastbolzen gesichert werden
- Eine manuell zu lösende Verriegelung verhindert unbeabsichtigtes Verschalten
- Die Verschlusskupplung kann durch ein Schloss zusätzlich gegen nicht autorisiertes Öffnen gesichert werden
Technische Daten:
| Anschluss | DN 50, 80, 100 / 2” 3” 4” |
|---|---|
| Betriebsdruck | PS 16, 150# |
| Produktberührte Werkstoffe | Gehäuse: 1.4301, 1.4571 |
| Dichtungen | PTFE, NBR, FKM, optional FFKM |
| Temperatur, Medium | -15°C bis max. +75°C |
